iTOM-HD-A

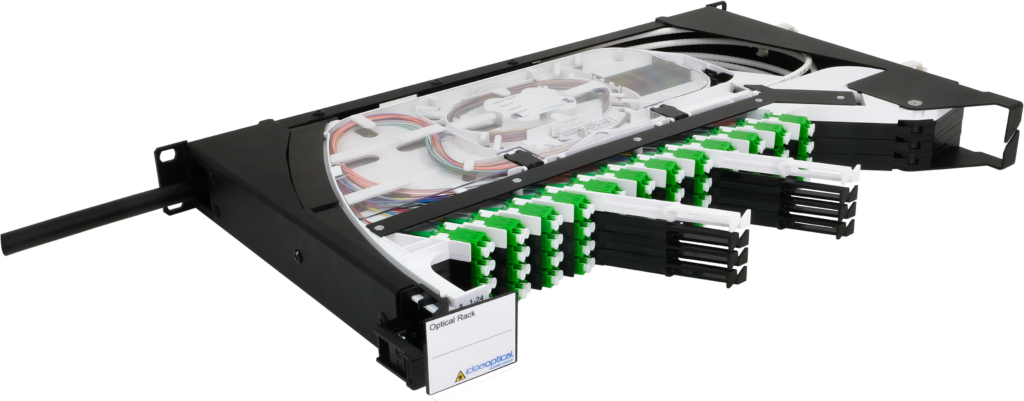

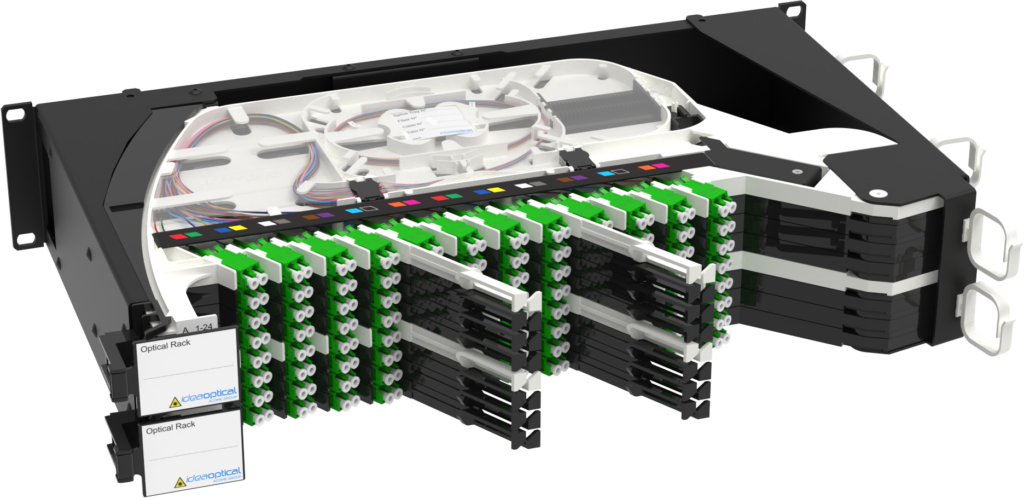

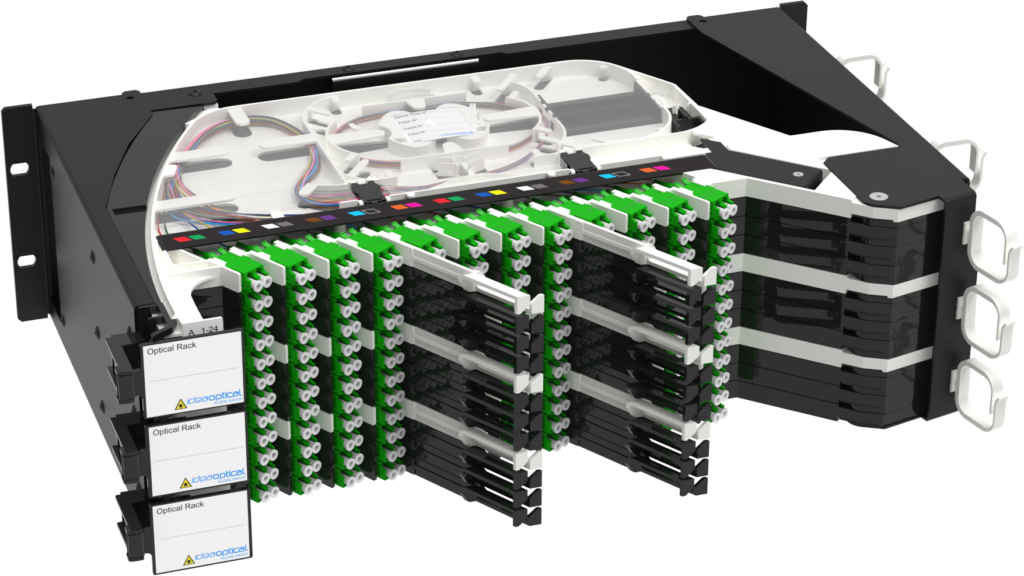

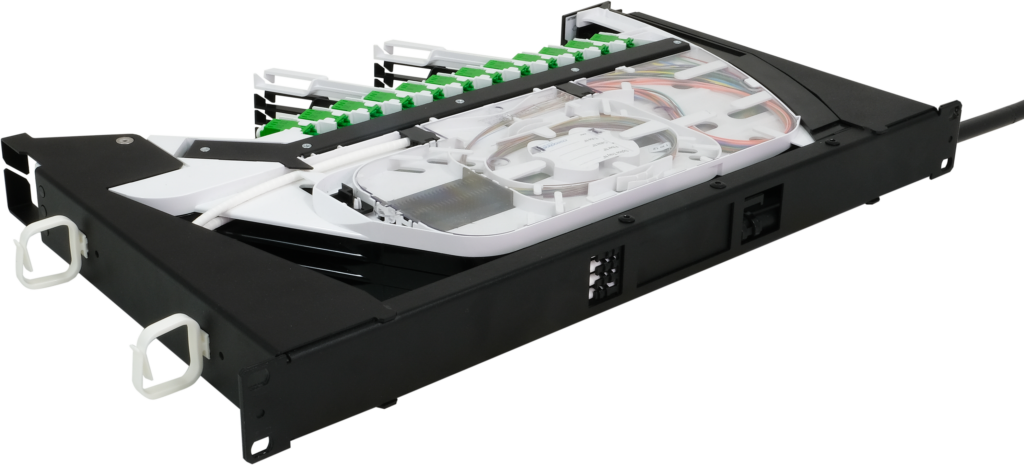

L’iTOM-HD-A est un tiroir optique pivotant au format 19” destiné au raccordement de câbles à fibres optiques par épissurage. Il dispose d’une ceinture avec les oreilles de fixation situées à l’arrière du tiroir pour un montage à l’arrière de la baie.Très compact, il intègre jusqu’à 288 points de connexion de type LC ou 144 points de connexion de type SC sur une hauteur de 3U. Les connecteurs orientés à 30° permettent un meilleur guidage des cordons en sortie de module. Il est particulièrement adapté à la desserte d’abonnés FttH dans les points de mutualisation indoor ou outdoor.

L’iTOM-HD-A est constitué de :

• 1 partie fixe permettant la fixation de dispositifs d’arrimages de câbles et le guidage de tubes de protection vers les plateaux d’épissurage ;
• 2 pattes de fixation 19” situées à l’arrière du tiroir permettant une fixation en fond de baie ;
• 2 anneaux de guidage par hauteur d’U situés sur le côté du tiroir destinés au brassage des cordons ;
• jusqu’à 12 plateaux individuels pivotant à droite ou à gauche de capacité 24 fibres en connectique LC ou 12 fibres en connectique SC ;
• 1 zone d’épissurage grand format par plateau ;
• 1 outil de démontage de raccords par tiroir.

•
  Arrimages

•
  Charnière droite/gauche

•
  Léger

•
  Pivotement
